Equipo de transporte de calidad. La máquina de transporte sobre orugas múltiples adopta el modo de tracción grupal para aumentar el rango aplicable de material de tubería y configura la visualización de texto.
1. Introducción del producto del equipo de transporte

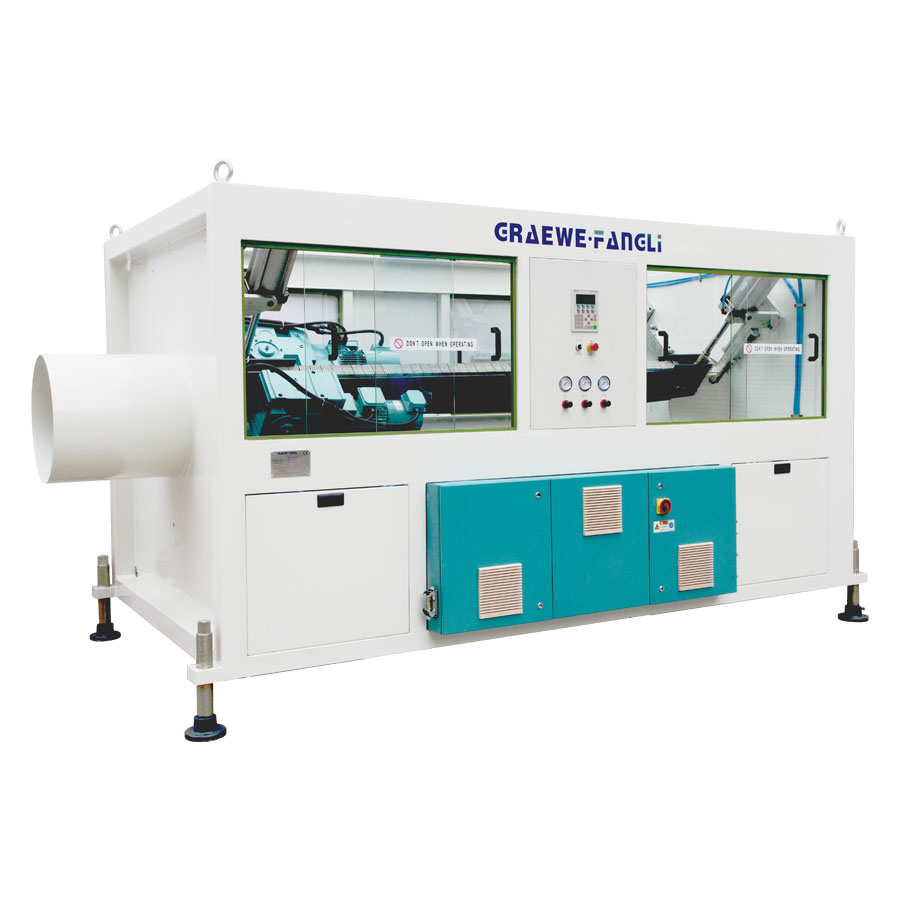

Máquina de arrastre de tubería de la serie U (North American high-end)
- Adopte la configuración de gama alta norteamericana de la marca GRAEWE FANGLI;
- El servomotor Schneider se utiliza para conducir de forma independiente;
- Configurado con visualización de texto;
- El rastreador múltiple adopta el modo de tracción grupal para aumentar el rango aplicable de tuberías;
- Dispositivo de medición de longitud de codificador rotatorio de marca japonesa;
- El bloque de goma se puede quitar por separado.
- Cumple con el diseño estándar de UL.
- Desarrollado y fabricado de acuerdo con el estándar norteamericano.
2. Parámetro del producto del equipo de transporte (especificación)
Máquina de arrastre de tubería de la serie U (North American high-end)
Modelo |
Gama de tubos de tracción |
Tipo de correa de tracción |
Número de correas de tracción |
Velocidad de tracción |
Altura del centro |
Dimensión |
PDQY32U/2 |
Ф12~Ф32 |
Cinturón |
2 |
2.0~40 |
1000 |
2080×1000×1750 |
PDQY63U/2 |
Ф16~Ф63 |
Cinturón |
2 |
1.5~30 |
1000 |
2400×1100×1750 |
GFQY160U/3 |
Ф20~Ф160 |
Oruga |
3 |
1.0~20 |
1000 |
2680×1360×1900 |
GFQY250U/4 |
Ф50~Ф250 |
Oruga |
4 |
0.5~10 |
1000 |
2680×1540×1900 |
GFQY315U/4 |
Ф75~Ф315 |
Oruga |
4 |
0.2~6.0 |
1000 |
2680×1540×1900 |
GFQY450U/4 |
Ф90~Ф450 |
Oruga |
4 |
0.2~5.0 |
1100 |
4400×2100×2100 |
GFQY450U/6 |
Ф90~Ф450 |
Oruga |
6 |
0.2~5.0 |
1100 |
4400×2100×2100 |
GFQY630U/6 |
Ф160~Ф630 |
Oruga |
6 |
0.1~3.0 |
1100 |
4500×2300×2300 |
GFQY800U/8 |
Ф315~Ф800 |
Oruga |
8 |
0.05~1.5 |
1200 |
4600×2740×2570 |
GFQY1000U/8 |
Ф400~Ф1000 |
Oruga |
8 |
0.03~1.0 |
1400 |
5920×3300×3000 |
GFQY1200U/8 |
Ф500~Ф1200 |
Oruga |
8 |
0.03~0.6 |
1600 |
6000×3660×3200 |
GFQY1600U/10 |
Ф710~Ф1600 |
Oruga |
10 |
0.02~0.5 |
1800 |
6100×4000×3800 |
Los parámetros están sujetos a cambios sin previo aviso.
3. Detalles del producto del equipo de transporte
