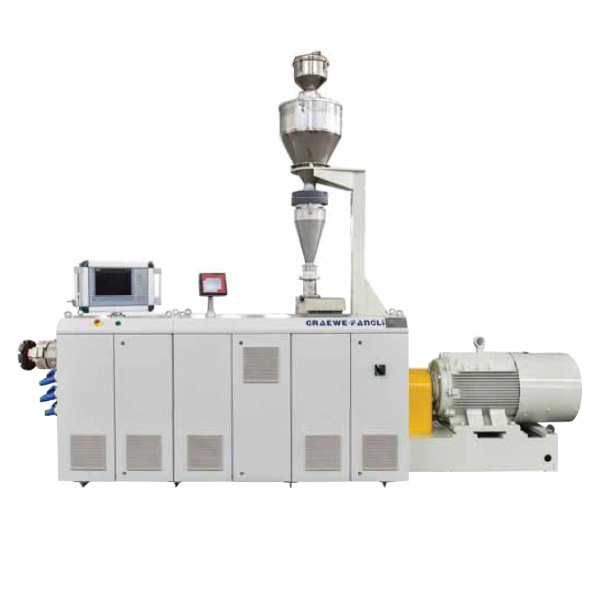

Extrusora avanzada de un solo tornillo. La extrusora de un solo tornillo adopta el tornillo de barrera de diseño optimizado y su cilindro de ranurado correspondiente, así como la sección de alimentación con ranura en espiral con sistema de control de temperatura, lo que garantiza la extrusión estable y de alta eficiencia de múltiples materias primas de poliolefina. . La linealidad de extrusión es excelente y la fluctuación de salida es pequeña.
1. Introducción del producto extrusor de un solo tornillo
La extrusora de un solo tornillo FLSP presenta la última tecnología alemana, con toda la serie configurada con la marca GRAEWE.FANGLI, que es una extrusora de un solo tornillo con alto rendimiento aplicada a tubería de HDPE (1000~2500mm), siendo un equipo ideal para la extrusión de tuberías de HDPE. Las características:
-El tornillo se trata con nitruración, y la estructura de relación de diámetro súper larga garantiza una capacidad de plastificación súper.
-El cilindro adopta un tratamiento de nitruración, con sección de alimentación forzada de ranura en espiral y sistema de refrigeración por aire de ranura anular
-La caja de engranajes adopta la caja de engranajes especial de superficie de diente duro de la extrusora de un solo tornillo de torque ultra alto SUN LUNG de Taiwán
-La pantalla de consumo de energía monitorea el consumo de energía en tiempo real
-Sistema de control por microordenador LCD SIEMENS12〞LCD
-Convertidor de frecuencia ABB
-Equipado con dispositivos de medición de presión y temperatura de fusión
2. Parámetro del producto extrusor de un solo tornillo (especificación)
Modelo |
Diámetro del tornillo |
relación L/D |
Potencia del motor impulsor |
Salida de extrusión |
Altura del centro |
Dimensión |
FLSJ150-36AU-500 |
150 |
36 |
AC500 |
1800~2000 |
1600 |
9800×1700×5000 |
Parámetros técnicos (serie FLSJ-36AG-motor AC):
Modelo |
Diámetro del tornillo |
relación L/D |
Potencia del motor impulsor |
Salida de extrusión |
Altura del centro |
Dimensión |
FLSJ45-36AG |
Ф45 |
36:1 |
CA 55 |
180~200 |
1000 |
4500×1200×2000 |
FLSJ60-36AG |
Ф60 |
36:1 |
CA 110 |
400~450 |
1000 |
5250×1250×2050 |
FLSJ75-36AG |
Ф75 |
36:1 |
CA 160 |
550~600 |
1000 |
6200×1350×2100 |
FLSJ90-36AG |
Ф90 |
36:1 |
CA 250 |
800~900 |
1100 |
7200×1450×2150 |
FLSJ120-36AG |
Ф120 |
36:1 |
CA 355 |
1250~1400 |
1200 |
8600×1500×2450 |
FLSJ150-36AG |
Ф150 |
36:1 |
CA 450 |
1500~1600 |
1400 |
9200×1600×2850 |
Los parámetros están sujetos a cambios sin previo aviso.
Parámetros técnicos (serie FLSJ-36DG - motor DC):
Modelo |
Diámetro del tornillo |
relación L/D |
Potencia del motor impulsor |
Salida de extrusión |
Altura del centro |
Dimensión |
FLSJ45-36DG |
Ф45 |
36:1 |
CC 55 |
180~200 |
1000 |
3700×1200×2000 |
FLSJ60-36DG |
Ф60 |
36:1 |
CC 110 |
400~450 |
1000 |
4250×1250×2050 |
FLSJ75-36DG |
Ф75 |
36:1 |
CC 160 |
550~600 |
1000 |
5100×1350×2100 |
FLSJ90-36DG |
Ф90 |
36:1 |
CC 250 |
800~900 |
1100 |
6300×1450×2150 |
FLSJ120-36DG |
Ф120 |
36:1 |
corriente continua 355 |
1250~1400 |
1200 |
7400×1500×2450 |
FLSJ150-36DG |
Ф150 |
36:1 |
CC 450 |
1500~1600 |
1400 |
8100×1600×2850 |
Los parámetros están sujetos a cambios sin previo aviso.
Parámetros técnicos (serie FLSJ-40AG-motor AC):
Modelo |
Diámetro del tornillo |
relación L/D |
Potencia del motor impulsor |
Salida de extrusión |
Altura del centro |
Dimensión |
FLSJ60-40AG |
Ф60 |
40:1 |
CA 160 |
600~650 |
1000 |
5400×1300×2100 |
FLSJ75-40AG |
Ф75 |
40:1 |
CA 225 |
800~900 |
1000 |
6500×1400×2200 |
FLSJ90-40AG |
Ф90 |
40:1 |
CA 315 |
1100~1250 |
1100 |
7600×1500×2300 |
Los parámetros están sujetos a cambios sin previo aviso.
Parámetros técnicos (serie FLSJ-36AU-motor AC):
Modelo |
Diámetro del tornillo |
relación L/D |
Potencia del motor impulsor |
Salida de extrusión |
Altura del centro |
Dimensión |
FLSJ45-36AU |
Ф45 |
36:1 |
CA 55 |
180~200 |
1000 |
4500×1200×2000 |
FLSJ60-36AU |
Ф60 |
36:1 |
CA 110 |
400~450 |
1000 |
5250×1250×2050 |
FLSJ75-36AU |
Ф75 |
36:1 |
CA 160 |
550~600 |
1000 |
6200×1350×2100 |
FLSJ90-36AU |
Ф90 |
36:1 |
CA 250 |
800~900 |
1100 |
7200×1450×2150 |
FLSJ120-36AU |
Ф120 |
36:1 |
CA 355 |
1250~1400 |
1200 |
8600×1500×2450 |
FLSJ150-36AU |
Ф150 |
36:1 |
CA 450 |
1500~1600 |
1400 |
9200×1600×2850 |
FLSJ150-36AU -500 |
Ф150 |
36:1 |
CA 500 |
1500~1600 |
1600 |
9500×1600×2850 |
Los parámetros están sujetos a cambios sin previo aviso.
Parámetros técnicos (serie FLSJ-36DU - motor DC):
Modelo |
Diámetro del tornillo |
relación L/D |
Potencia del motor impulsor |
Salida de extrusión |
Altura del centro |
Dimensión |
FLSJ45-36DU |
Ф45 |
36:1 |
CC 55 |
180~200 |
1000 |
3700×1200×2000 |
FLSJ60-36DU |
Ф60 |
36:1 |
CC 110 |
400~450 |
1000 |
4250×1250×2050 |
FLSJ75-36DU |
Ф75 |
36:1 |
CC 160 |
550~600 |
1000 |
5100×1350×2100 |
FLSJ90-36DU |
Ф90 |
36:1 |
CC 250 |
800~900 |
1100 |
6300×1450×2150 |
FLSJ120-36DU |
Ф120 |
36:1 |
corriente continua 355 |
1250~1400 |
1200 |
7400×1500×2450 |
FLSJ150-36DU |
Ф150 |
36:1 |
CC 450 |
1500~1600 |
1400 |
8100×1600×2850 |
Los parámetros están sujetos a cambios sin previo aviso.
Parámetros técnicos (serie FLSJ-40AU-motor AC):
Modelo |
Diámetro del tornillo |
relación L/D |
Potencia del motor impulsor |
Salida de extrusión |
Altura del centro |
Dimensión |
FLSJ60-40AU |
Ф60 |
40:1 |
CA 160 |
600~650 |
1000 |
5400×1300×2100 |
FLSJ75-40AU |
Ф75 |
40:1 |
CA 225 |
800~900 |
1000 |
6500×1400×2200 |
FLSJ90-40AU |
Ф90 |
40:1 |
CA 315 |
1100~1250 |
1100 |
7600×1500×2300 |
Los parámetros están sujetos a cambios sin previo aviso.

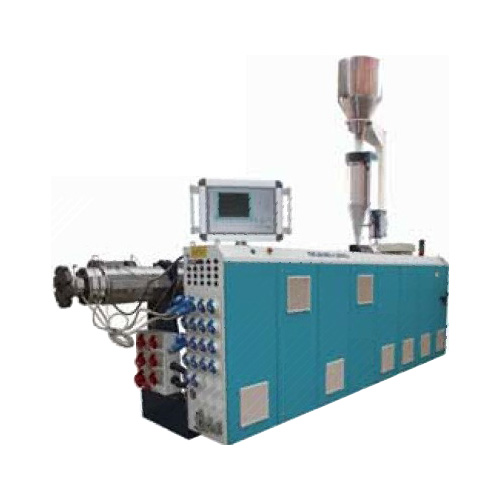

3. Detalles del producto del extrusor de un solo tornillo
